เป้าหมายและหลักการทำงานของโปรเจค
ให้เซ็นเซอร์วัดระยะทาง SRF05 (input) อ่านค่าระยะทางที่ห่างจากวัตถุหน่วยเป็น เซนติเมตร ส่งให้ บอร์ด Arduino สั่งให้แสดงค่าที่วัดได้ ที่บรรทัดที่ 1 ของหน้าจอ LCD Display จากนั้น ตรวจสอบเอาระยะทางที่ต่ำกว่า 101 เซนติเมตร แล้วแปลงค่าจากระยะทาง เป็น ค่า PWM ค่าอยู่ระหว่าง 0- 255 โดยให้แสดงที่บรรทัดที่ 2 ของหน้าจอ LCD Display
โดยเมื่อได้ค่า PWM มาแล้ว Arduino จะไปสั่งงาน (output) คือ ให้ Pin 5 ส่งค่า PWM ออกไปที่ ทรานซิสเตอร์ BD139 เพื่อให้ทรานซิสเตอร์ควบคุมการจ่ายไฟ จากรางถ่าน 12V ไปยัง LED 12V ที่มีคุณสมบัติหรี่ไฟได้ โดย LED จะสว่างตามค่า PWM ที่รับเข้ามา โดย PWM 255 จะสว่างที่สุด และ PWM 0 ก็จะสว่างน้อยที่สุด
ประโยชน์และการนำโปรเจคไปพัฒนาต่อ
วัดค่าระยะทาง ที่ห่างจากวัตถุและแสดงค่า ที่จอ LCD ได้ สำหรับเซ็นเซอร์วัดระยะทาง สามารถนำไปใช้ในการวัดขนาดสิ่งของ ตรวจจับสิ่งกีดขวางได้ โดยในด้าน Smart Farm มักนำไปใช้วัดระดับน้ำในถังน้ำ หรือนำไปใช้วัดระดับน้ำในบ่อน้ำ เพื่อให้แจ้งเตือน หรือเติมน้ำอัตโนมัติ
การควบคุม pulse width modulation (PWM) เป็นการควบคุมแบบ Digital ที่มีการนำมาใช้กันมาก โดยส่วนมากเพื่อเป็นการประหยัดพลังงาน เช่น... ช่วยในการประหยัดพลังงานไฟฟ้า โดยเมื่อวัตถุหรือสิ่งของไม่มีก็จะไม่ใช้พลังงานไฟฟ้าเลย และเมื่ออยู่ไกลจะใช้พลังงานน้อยที่สุด แต่ถ้าวัตถุหรือสิ่งของเข้ามาใกล้ จะค่อยๆใช้พลังงานไฟฟ้าเพิ่มขึ้นหรือสว่างมากขึ้น (สามารถใช้ทำงานกับคนได้ ในกรณี ที่ใส่เสื้อที่มีแผ่นสะท้อนแสงกลับมาได้)
การประยุกต์การใช้งาน เช่น ในโรงงานอุตสาหกรรม เมื่อมีวัตถุหรือสิ่งของไหลผ่านในบางช่วงเวลา โดยไม่ต้องใช้พลังงานไฟฟ้าตลอดเวลา หรือสั่งให้ทำงานบางสิ่งบางอย่างเมื่อมีวัตถุ หรือสิ่งของเคลื่อนที่ผ่าน ก็ได้เช่นกัน
ตัวอย่างในชีวิตประจําวัน เช่น ประหยัดไฟ หน้ากระจกห้องน้ำ เมื่อไม่มีคนอยู่ หรือมีคนผ่านเข้าประตูบ้านก็สามารถแจ้งเตือนได้ รวมทั้งในการพรีเซนต์งานต่างๆ เช่นสิ่งของหรือรูปภาพ ก็จะสร้างความประหลาดใจ กับผู้เยี่ยมชม ที่ไฟสามารถหรี่เองได้โดยอัตโนมัติ เป็นต้น
รู้จัก เซ็นเซอร์วัดระยะทาง SRF05
เซ็นเซอร์วัดระยะห่างรุ่น SRF05 ใช้คลื่นเสียงในย่านอัลตร้าโซนิคในการทำงาน โดยหลักการคือตัวส่งเมื่อส่งเสียงออกไปแล้วเสียงไปกระทบกับวัตถุแล้วจะทำให้คลื่นนั้นสะท้อนกลับมาแล้วตัวรับทำหน้าที่รับเข้ามา ค่าเวลาที่วัดได้หลังส่งออกไปแล้วรับกลับมาจะถูกนำไปคำนวณโดยเทียบกับความเร็วเสียงทำให้ได้ระยะทางออกมา
การทำงานเริ่มจากเมื่อทริกสัญญาณเข้าที่ขา Trig ให้เป็น HIGH จะทำให้โมดูลเริ่มวัดระยะ แล้วส่งค่าที่วัดได้ออกมาเป็นความกว้างพัลส์ที่ขา Echo นำค่าเวลาความกว้างพัลส์ที่ส่งมาจากขา Echo เมื่อนำมาหาร 29 / 2 จะได้ค่าระยะออกมาเป็นเซ็นติเมตร โดยสามารถวัดระยะได้ตั้งแต่ 2 เซ็นติเมตร ไปจนถึง 4.5 เมตร ความผิดพลาดขึ้นอยู่กับระยะทางที่วัด
รู้จัก PWM(Pulse Width Modulation)
PWM คือเทคนิดการส่งสัญญาณแบบสวิต หรือ ส่งค่าดิจิตอล 0-1 โดยให้สัญญาณความถี่คงที่ การควบคุมระยะเวลาสัญญาณสูงและสัญญาณต่ำ ที่ต่างกัน ก็จะทำให้ค่าแรงดันเฉลี่ยของสัญญาณสวิต ต่างกันด้วย
สำหรับโมดุล PWM ของ Arduino มีความละเอียด 8 bit หรือ ปรับได้ 255 ระดับ ดังนั้นค่าสัญญาณ 0 โวลต์ถึง 5 โวลต์ จะถูกแสดงเป็นสัญญาณแบบดิจิตอล จะได้ 0 ถึง 255 ซึ่งเราสามารถเทียบสัดส่วนคำนวนจากเลขจริง เป็น เลขทางดิจิตอลได้
อุปกรณ์ที่ใช้ในโปรเจค
5. HY-SRF05 SRF05 Ultrasonic Distance Sensor
6. Mini Breadboard 170 holes
7. Jumper (F2M) cable wire 20cm Female to Male
8. SMD LED Lighting G4 AC DC 12V 6W
9. BD139 NPN Power Transistor
10. รีซิสเตอร์ 10K Ohm 1/4W 5%
11. รางถ่าน AA 8 ก้อน 12 โวลต์
12. แจ๊กขั้วถ่าน 9 โวลต์ สำหรับ Ardiuno
13. สายไฟแดงดำ ขนาด 22AWG
ขั้นตอนการทำโปรเจค
1. ต่อใช้งาน จอ LCD กับ Arduino
1.2 ประกอบ Sensor Shield V 5.0
1.3 เชื่อมต่อสาย LCD
1.4 ดาวน์โหลด Arduino I2C Library สำหรับ LCD
https://github.com/fdebrabander/Arduino-LiquidCrystal-I2C-library
1.5 ติดตั้ง I2C Library สำหรับ LCD
1.5.1 เชื่อมต่อสาย USB ระหว่าง คอมพิวเตอร์ กับ บอร์ด Arduino
1.5.2 เปิดโปรแกรม Arduino IDE
1.5.3 ไปที่ Skecth -> Include Library -> Add .ZIP Library...
1.5.4 ไปที่ ไลบรารี Arduino-LiquidCrystal-I2C-library-master.zip ที่เรา ดาวน์โหลด มา -> Open
1.5.5 ตรวจสอบที่ Skecth -> Include Library จะพบ ไลบรารี Arduino-LiquidCrystal-I2C-library-master เพิ่มเข้ามาใน Arduino IDE ของเรา
1.6.1 เขียนโค้ดดังนี้
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27, 16, 2);
void setup()
{
lcd.begin();
lcd.backlight();
lcd.print("Hello, world!");
}
void loop()
{
}
1.6.2 ไปที่ Tools > Board เลือกเป็น Arduino/Genuino UNO
1.6.3 ไปที่ Tools > Port แล้วเลือกพอร์ตที่ปรากฏ (กรณีใช้เครื่องคอมพิวเตอร์ที่มี COM Port มากกว่าหนึ่ง ให้เลือกตัวอื่นที่ไม่ใช่ COM1)
ในตัวอย่างเลือกเป็น "COM6"
(ถ้ายังว่าง หรือ เป็น COM1 ให้ตรวจสอบการติดตั้งไดร์เวอร์ การต่อสาย USB ของ Arduino UNO)
เพื่ออัพโหลด
1.6.5 หากสามารถอัพโหลดโปรแกรมลงบอร์ดได้สำเร็จ จะแสดงคำว่า Done uploading. ที่แถบด้านล่าง
1.7 ปรับความสว่างหน้าจอ LCD
2. เชื่อมต่อ SRF05

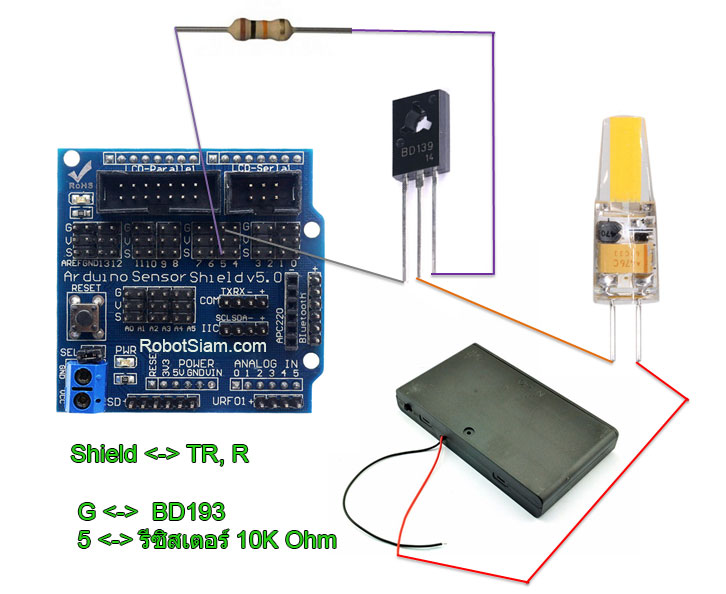

3. เชื่อมต่ออุปกรณ์ที่เหลือ ลงใน Mini Breadboard
4. ตัดแจ๊กขั้วถ่านออก แล้วเชื่อมต่อ แจ๊ก เข้ากับ รางถ่าน แล้วจึงเสียบเข้า บอร์ด Arduino เพื่อเป็นไฟเลี้ยงบอร์ด

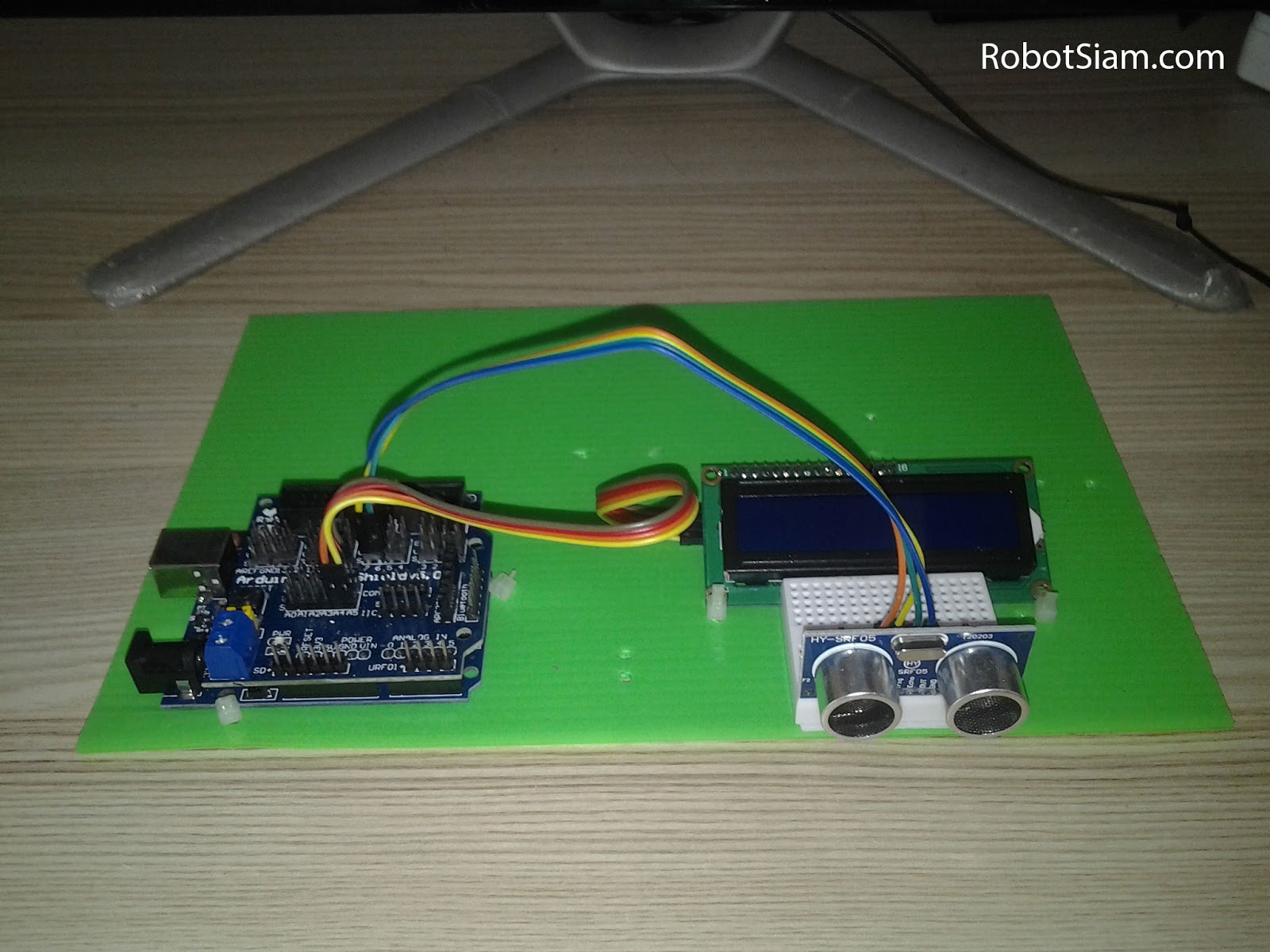

5. ภาพรวมการต่อโปรเจค
6. อัพโหลดโค้ด
/*
Automatic distance measurement and dimmer with SRF05
For more details visit:
https://miniarduino.blogspot.com/2019/04/srf05.html
*/
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27, 16, 2);
const unsigned int TRIG_PIN = 7;
const unsigned int ECHO_PIN = 6;
const unsigned int LED_PIN = 5;
void setup() {
lcd.begin();
lcd.backlight();
pinMode(TRIG_PIN, OUTPUT);
pinMode(ECHO_PIN, INPUT);
pinMode(LED_PIN, OUTPUT);
}
void loop() {
digitalWrite(TRIG_PIN, LOW);
delayMicroseconds(2);
digitalWrite(TRIG_PIN, HIGH);
delayMicroseconds(10);
digitalWrite(TRIG_PIN, LOW);
const unsigned long duration = pulseIn(ECHO_PIN, HIGH);
int distance_cm = duration / 29 / 2;
int PWM;
lcd.setCursor(0, 0);
lcd.print("Distance = " + String(distance_cm) + " cm ");
if (distance_cm < 101) {
PWM = map(distance_cm, 0, 100, 0, 255);
lcd.setCursor(5, 1);
lcd.print("PWM = " + String(255 - PWM) + " ");
analogWrite(LED_PIN, 255 - PWM);
}
else {
lcd.setCursor(5, 1);
PWM = 255;
lcd.print("PWM = " + String(255 - PWM) + " ");
analogWrite(LED_PIN, 255 - PWM);
}
delay(200);
}
7. อธิบายโค้ด
#include <Wire.h> // ให้คอมไพเลอร์นำเฮดเดอร์ไฟล์ (Library Function) ชื่อ Wire.h เข้ามาร่วมในการประมวลผลด้วย
#include <LiquidCrystal_I2C.h> // ให้คอมไพเลอร์นำเฮดเดอร์ไฟล์ (Library Function) ชื่อ LiquidCrystal_I2C.h เข้ามาร่วมในการประมวลผลด้วย
LiquidCrystal_I2C lcd(0x27, 16, 2); // ตั้งค่า Address ของ จอ LCD เป็น 0x27 และให้แสดงผล แบบ 16 ตัวอักษร 2 บรรทัด
const unsigned int TRIG_PIN = 7; // ประกาศให้พินดิจิตอล 7 เป็นตัวแปรชื่อ TRIG_PIN มีชนิดของข้อมูลคือ const คือ ค่าคงที่ , unsigned int คือ เลขจำนวนเต็ม +
const unsigned int ECHO_PIN = 6; // ประกาศให้พินดิจิตอล 6 เป็นตัวแปรชื่อ ECHO_PIN มีชนิดของข้อมูลคือ const คือ ค่าคงที่ , unsigned int คือ เลขจำนวนเต็ม +
const unsigned int LED_PIN = 5; // ประกาศให้พินดิจิตอล 5 เป็นตัวแปรชื่อ LED_PIN มีชนิดของข้อมูลคือ const คือ ค่าคงที่ , unsigned int คือ เลขจำนวนเต็ม +
void setup() { // ฟังก์ชัน setup จะทำงานครั้งแรก เพียงครั้งเดียวเท่านั้น
lcd.begin(); // เริ่มการทํางาน จอ LCD
lcd.backlight(); // ให้จอ LCD แสดงผลเป็นแบบพื้นสีดำ
pinMode(TRIG_PIN, OUTPUT); // ให้ TRIG_PIN เป็นพินโหมด แบบเอาท์พุท
pinMode(ECHO_PIN, INPUT); // ให้ ECHO_PIN เป็นพินโหมด แบบอินพุท
pinMode(LED_PIN, OUTPUT); // ให้ LED_PIN เป็นพินโหมด แบบเอาท์พุท
} // สิ้นสุดการทำงานของฟังก์ชัน setup
void loop() { // ฟังก์ชัน loop จะทำงานซ้ำ วนลูป ไปเรื่อยๆ
digitalWrite(TRIG_PIN, LOW); // ให้ขา Trig ให้เป็น LOW
delayMicroseconds(2); // หน่วงเวลา 2 ไมโครวินาที
digitalWrite(TRIG_PIN, HIGH); // ให้ขา Trig ให้เป็น HIGH
delayMicroseconds(10); // หน่วงเวลา 10 ไมโครวินาที
digitalWrite(TRIG_PIN, LOW); // ให้ขา Trig ให้เป็น LOW
const unsigned long duration = pulseIn(ECHO_PIN, HIGH); // โมดูลเริ่มวัดระยะ แล้วส่งค่าที่วัดได้ออกมาเป็นความกว้างพัลส์ที่ขา Echo และเก็บค่าไว้ในตัวแปร duration
int distance_cm = duration / 29 / 2; // วัดระยะทาง ทั้งขาไปและขากลับโดยการนำตัวแปร duration มาหารด้วย 29 จะได้หน่วยเป็นเซนติเมตร แล้วแปลงให้เหลือขาไปอย่างเดียวโดยการหารด้วย 2 อีกครั้ง และนำค่าที่ได้เก็บไว้ในตัวแปร distance_cm
int PWM; // ประกาศตัวแปร PWM มีชนิดของข้อมูลคือ เลขจำนวนเต็ม
lcd.setCursor(0, 0); // เลื่อนเคเซอร์ไปที่ตัวอักษรที่ 0 บรรทัดที่ 1
lcd.print("Distance = " + String(distance_cm) + " cm "); // แสดงผลคำว่า Distance = ระยะทางที่วัดได้ ตามด้วย หน่วย cm
if (distance_cm < 101) { // ถ้าระยะทางที่วัดได้น้อยกว่า 101 เซนติเมตร
PWM = map(distance_cm, 0, 100, 0, 255); // แปลงค่าระยะทางที่วัดได้ จาก 0 - 100 ให้เป็น 0 - 255 แล้วเก็บค่าไว้ในตัวแปร PWM
lcd.setCursor(5, 1); // เลื่อนเคเซอร์ไปที่ตัวอักษรที่ 5 บรรทัดที่ 2
lcd.print("PWM = " + String(255 - PWM) + " "); // แสดงผลคำว่า PWM = 255 ลบด้วย ค่าตัวแปร PWM
analogWrite(LED_PIN, 255 - PWM); // ให้ LED_PIN ส่งค่าอนาล็อก 0 - 255 ออกไป
}
else { // อื่นๆเช่นระยะทางที่วัดได้ เท่ากับ 101 เซนติเมตร หรือมากกว่า 101 เซนติเมตร ขึ้นไป
lcd.setCursor(5, 1); // เลื่อนเคเซอร์ไปที่ตัวอักษรที่ 5 บรรทัดที่ 2
PWM = 255; // ให้ตัวแปร PWM มีค่าเท่ากับ 255
lcd.print("PWM = " + String(255 - PWM) + " "); // แสดงผลคำว่า PWM = 255 ลบด้วย ค่าตัวแปร PWM
analogWrite(LED_PIN, 255 - PWM); // ให้ LED_PIN ส่งค่าอนาล็อก 0 - 255 ออกไป
}
delay(200); // หน่วงเวลา 200 มิลลิวินาที
} // สิ้นสุดการทำงานของฟังก์ชัน loop แล้วเริ่มทำงานฟังก์ชัน loop ใหม่ซ้ำไปเรื่อยๆ
